সক্রিয় হারমোনিক ফিল্টার (AHF-50-0.4-4L-W)

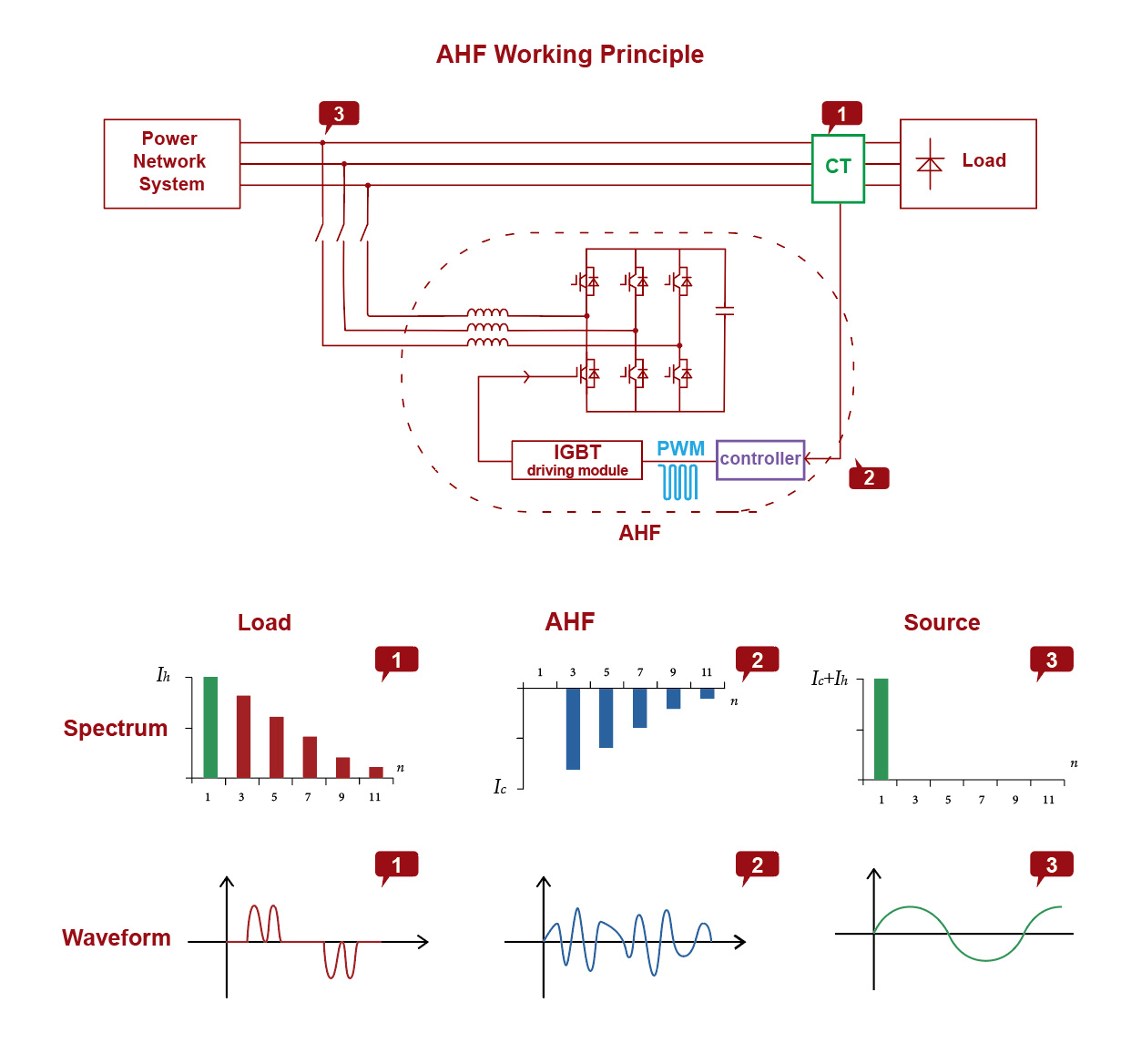

কাজ নীতি

এক্সটার্নাল সিটি লোড কারেন্ট শনাক্ত করে, DSP যেহেতু CPU-তে উন্নত লজিক কন্ট্রোল গাণিতিক আছে, দ্রুত নির্দেশনা কারেন্ট ট্র্যাক করতে পারে, বুদ্ধিমান FFT ব্যবহার করে লোড কারেন্টকে সক্রিয় শক্তি এবং প্রতিক্রিয়াশীল শক্তিতে ভাগ করে এবং দ্রুত এবং নির্ভুলভাবে হারমোনিক সামগ্রী গণনা করে।তারপর এটি 20KHZ ফ্রিকোয়েন্সিতে IGBT চালু এবং বন্ধ নিয়ন্ত্রণ করতে অভ্যন্তরীণ IGBT এর ড্রাইভার বোর্ডে PWM সংকেত পাঠায়।অবশেষে বৈদ্যুতিন সংকেতের মেরু বদল আনয়নে বিপরীত ফেজ ক্ষতিপূরণ কারেন্ট তৈরি করে, একই সময়ে CT আউটপুট কারেন্ট সনাক্ত করে এবং নেতিবাচক প্রতিক্রিয়া ডিএসপিতে যায়।তারপর ডিএসপি আরও সঠিক এবং স্থিতিশীল সিস্টেম অর্জনের জন্য পরবর্তী যৌক্তিক নিয়ন্ত্রণে এগিয়ে যায়।
